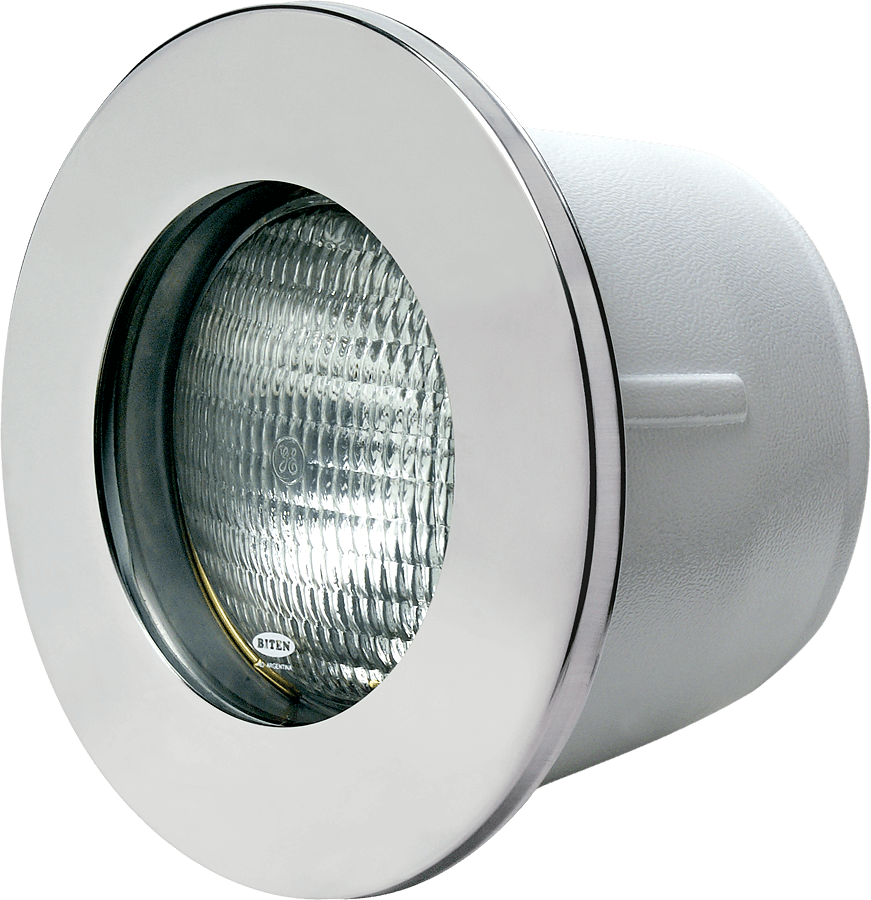

Luminaria subacuática para amurar a la pared vertical de la piscina. Con carcasa Termoformada de ABS para empotrar y contener la luminaria.
Para piscinas o natatorios de gran porte.

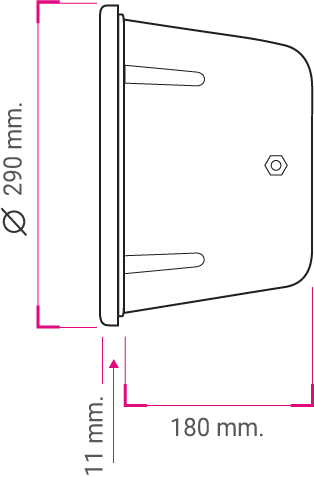

Características Generales

Modelo Lago 300
Aplicación Piscinas
Material Cuerpo y Aro-tapa (pulido brillante) acero inoxidable calidad AISI 304.
Tornillería Acero Inoxidable, cabeza de tanque de 3/16 x 3/8.
Sujeción de Plaqueta Resorte de bronce.
Hermeticidad Guarnición de Silicona en forma de U con doble filete de expansión. Cristal extra templado de 6 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida Prensacable de bronce 1/2 gas y acople de hierro zincado con punta escalonada, diámetro exterior de 19,5 mm para acometida de manguera reforzada o caño de PVC 3/4 para el paso del cable al Transformador.
Carcasa Termoformada en ABS para amurar en pared y contener la luminaria.
Grado de Protección IPX 8 clase III
Tensión 12 V.
Cable Conductor de 4 x 1,5 mm de 2,5 m. de longitud.
Conexión Transformador mecánico de seguridad bobinado separado certificado.
Certificación Resolución 169/2018

Montaje Instrucciones

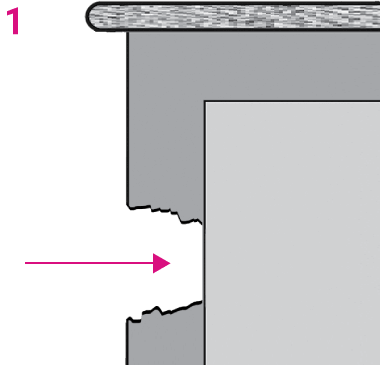

  1. Hacer orificio para empotrar la carcasa de la luminaria.

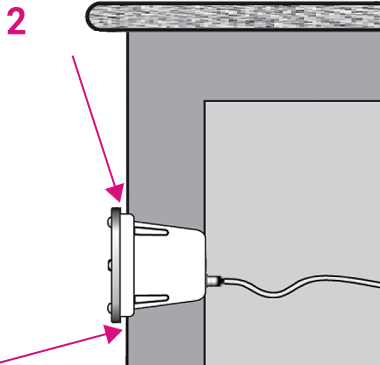

  2. Amurar la Luminaria completa (Carcasa y Cuerpo) para evitar una eventual deformación por la presión del material sobre la carcasa de ABS. Dejando un metro de cable enrollado al cuerpo de acero, el cable restante es para conexionar al transformador.

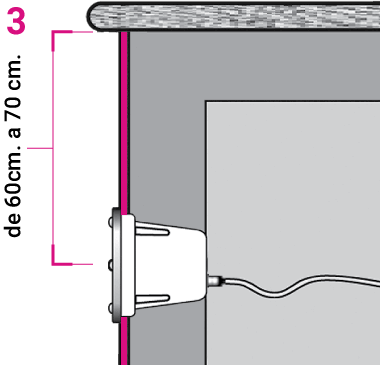

  3. Al fijar la Luminaria debe dejarse la separación adecuada para la colocación del revestimiento final de la piscina.
    De tal forma que la carcasa de ABS quede al ras de la pared, sobresaliendo solamente el aro-tapa del cuerpo de acero.
    Se recomienda colocar la luminaria a una altura de 0,60 a 0,70 mts. del centro de la misma al borde superior.

No tensar bajo ningún concepto el cable mientras se está enrollando.

IMPORTANTE: Se recomienda no empalmar el cable bajo el agua o bajo tierra, dado que es posible que ingrese agua a través de las vainas interiores y por allí a la luminaria.
Si es inevitable, utilizar cinta autovulcanizable y spaghetti termocontraible, especial para uso sumergible

Hacer hueco para empotrar la carcasa de la luminaría.

Dejar espacio para revestimiento.

Espacio del borde hasta el centro de la luminaria de 0.60cm. a 0,70cm.


No encender NUNCA la luminaria si no está sumergida en agua.

Instrucciones de seguridad

Las personas que se encarguen del montaje deben poseer la calificación requerida para éste tipo de instalaciones.
Cumplir las normas IES 364-7-702 INSTALACIONES ELECTRICAS EN CONSTRUCCIONES. PISCINAS.
Utilizar transformadores de seguridad de bobinado separado, de entrada 220 V. c.a., salida 12 V. (Remoto, Nunca dentro de la luminaria).
El fabricante en ningún caso se responsabiliza de la instalación, conexionado y/o puesta en funcionamiento de la luminaria y/o modificaciones efectuadas a la misma.

Cómo reemplazar la plaqueta

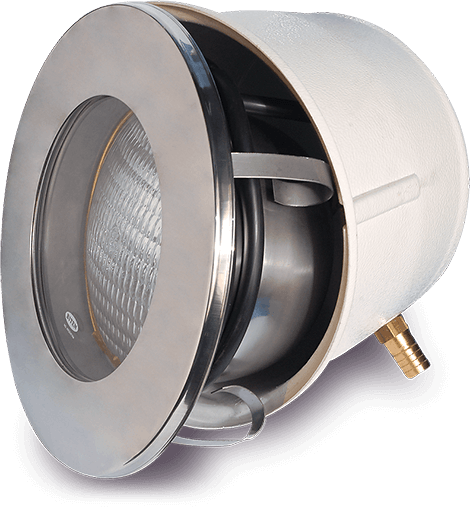

Este sistema permite reemplazar la lámpara o plaqueta sin necesidad de vaciar la piscina.

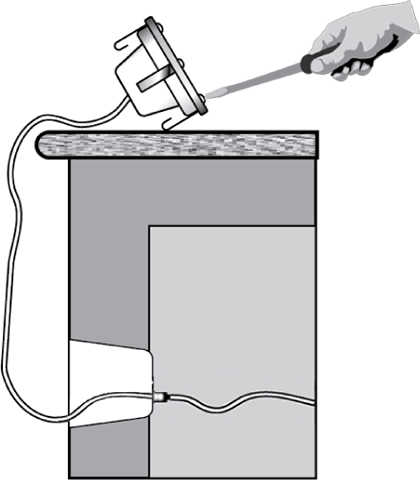

  1. La reposición de la plaqueta se hace retirando y elevando el cuerpo de acero hacia la vereda perimetral de la piscina.
  2. Desenroscar los tornillos del aro-tapa, retirando el vidrio con la guarnición y resorte de bronce sujeta lámpara.
  3. Reemplazar la plaqueta y proceder al cierre de la luminaria.
