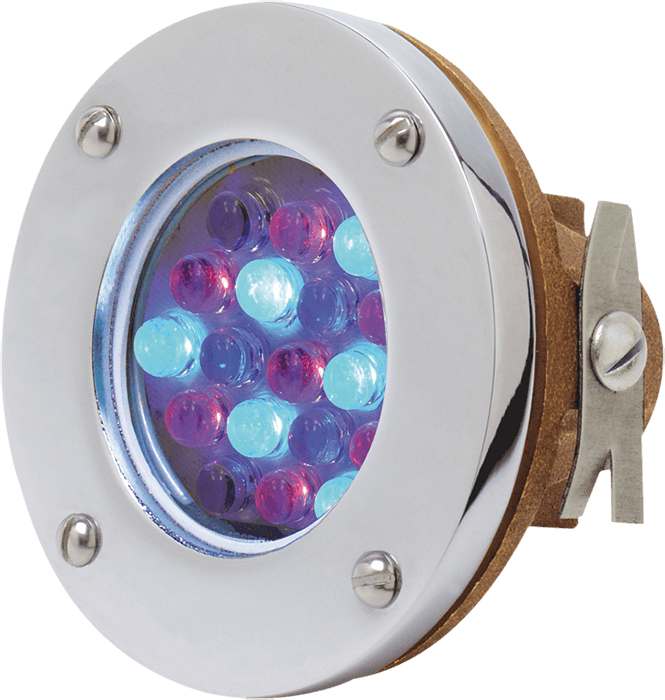

Río 50 A/ABC

Río 50 A/ABC

Amurar Bronce / Aro Bronce Cromado

Luminaria de cuerpo en bronce fundido con aro-tapa de bronce pulido y cromado.
Para piscinas, fuentes, cascadas, espejos de agua e hidromasajes.

Características Generales

Modelo Río 50 A/ABC - Amurar / Aro Bronce Cromado
Aplicación Piscinas / Fuentes / Cascadas / Espejos de agua / Hidromasajes
Material Cuerpo y Aro-tapa en bronce fundido / Aro-tapa de bronce pulido y cromado.
Tornillería Cierre con tornillos de acero inoxidable cabeza redonda de 3/16 x 5,8.
Sujeción de Plaqueta / Portalámpara Resorte de acero inoxidable / Portalámpara de porcelana GU 5,3 con cable siliconado y bornera.
Hermeticidad Guarnición de silicona en forma de U con doble filete de expansión. Cristal extra templado de 5 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida Acople 5/8 eléctrico hierro cincado escalonado (diámetro exterior aprox. 13 mm) para manguera reforzada, caño plástico o flexible de 1/2 para salida del cable al transformador.
Grampas para amurar Si.
Grado de Protección IPX 8 clase III
Tensión 12 V.
Conexión Transformador mecánico de seguridad bobinado separado certificado
Certificación Resolución 169/18

Montaje Instrucciones

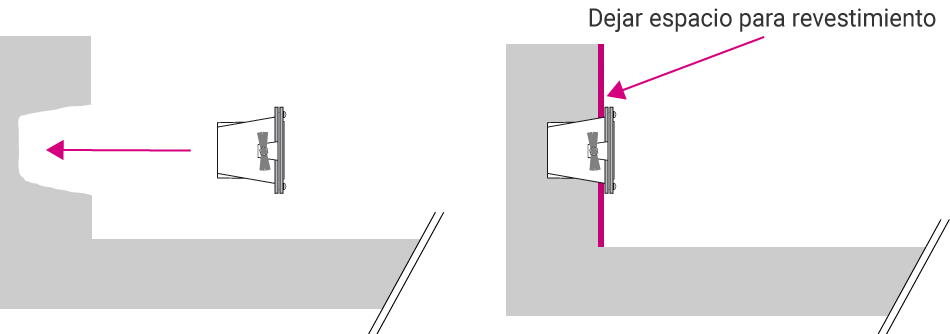

  1. Durante la construcción dejar el orificio necesario para empotrar la iluminaria.
  2. La luminaria debe amurarse en forma vertical, dejando el espacio adecuado para colocar el revestimiento y que los tornillos del aro-tapa ajusten sobre el cuerpo de la luminaria.

No encender NUNCA la luminaria si no está sumergida en agua.

Cómo reemplazar la plaqueta / lámpara

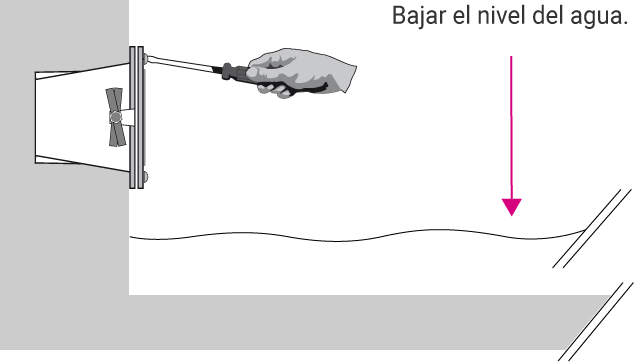

  1. Se debe bajar el nivel del agua, de forma tal que permita desenroscar los tornillos (6) del aro-tapa y retirar el vidrio con guarnición y resorte de acero inoxidable sujeta lámpara o plaqueta.
  2. Reemplazar la lámpara o plaqueta y proceder al cierre de la luminaria del modo inverso al descripto. Recomendamos que el ajuste del aro-tapa se realice en forma cruzada, no ajustar al límite en el primer roscado, dejando esta función para el final, una vez colocados todos los tornillos (6) obteniendo de esa manera un ajuste uniforme.
Realizar el ajuste de los tornillos del frente-tapa al cuerpo, de manera uniforme y cruzada, (como la rueda de un automóvil).
Instructivo PDF

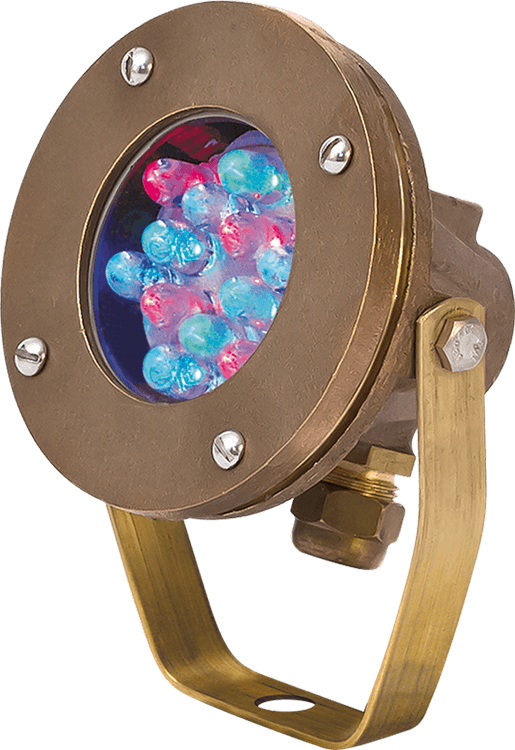

RIO 50 I/B
