Beltram Iluminación S.R.L.

Características Generales

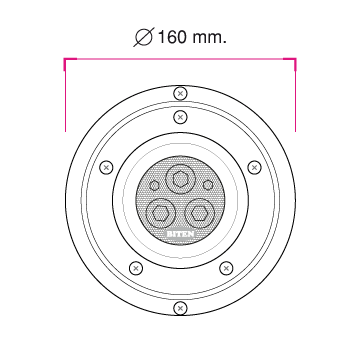

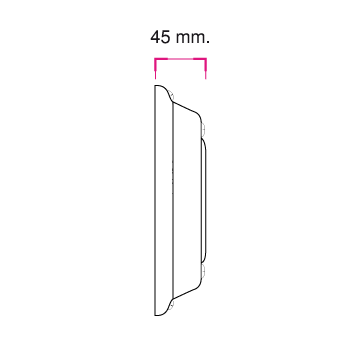

Modelo	Laguna 50
Aplicación	Piscinas / Espejos de agua / Hidromasajes
Material	Cuerpo y Frente-tapa (pulido brillante) acero inoxidable calidad AISI 304.
Tornillería	Acero Inoxidable cabeza de tanque de 3/16 x 3/8.
Hermeticidad	Guarnición de Silicona en forma de U con doble filete de expansión. Cristal extra templado de 5 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida	Prensacable de bronce rosca 1/2 eléctrica con tuerca.
Soporte de pared	Planchuela de sujeción de acero, con kit para piscinas de pared de material o fibra.
Grado de Protección	IPX 8 clase III
Cable	Conductor de 2 x 1,5 mm. de 2,5 m. de longitud, para lámplara BI-Pin o plaqueta Monocolor. Conductor de 4 x 1,5 mm de 2,5 m. de longitud, para Plaqueta LED RGB.
Tensión	No superior a 12 V.
Certificación	Resolución 169/2018
Conexión	Transformador mecánico de seguridad bobinado separado certificado.
Portalámpara	Portalámpara de porcelana GU 5,3. con espejo parabólico en aluminio anodizado inalterable (para lámpara Bi-PIN).

Montaje Instrucciones

IMPORTANTE: No empalmar el cable bajo el agua o bajo tierra, dado que es posible que ingrese agua a través de las vainas interiores y por allí a la luminaria. Si es inevitable, utilizar spaghetti termocontraible y cinta autovulcanizable, especial para uso sumergible.

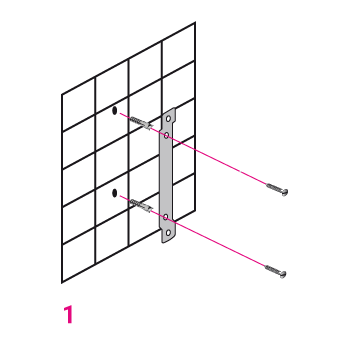

Situar el soporte de la luminaria en el lugar asignado.

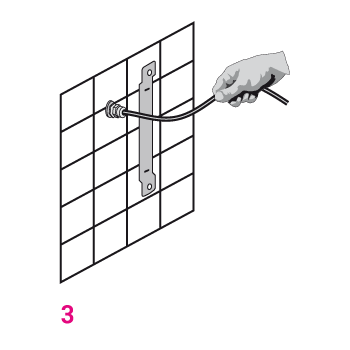

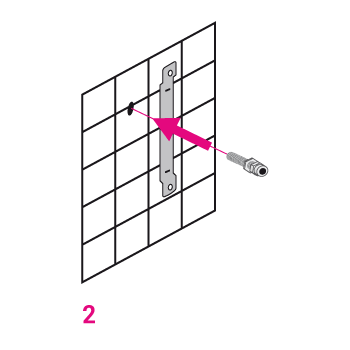

Colocar el prensacable en la zona superior izquierda del soporte.

La luminaria se suministra con 2,5 m. de cable. Introducir 1,5 m. por el prensacable dejando el metro restante enrollado en el interior de la luminaria para poder elevarlo al borde de la piscina y así desmontar y proceder al cambio de la lámpara o plaqueta.

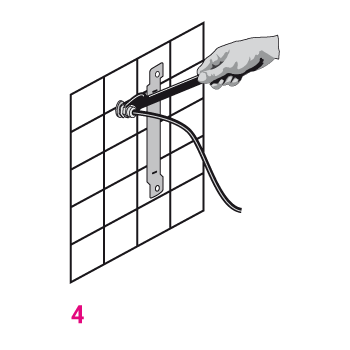

Enroscar la tuerca del prensacable.

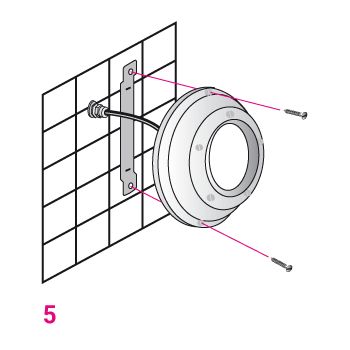

Fijar la luminaria al soporte.

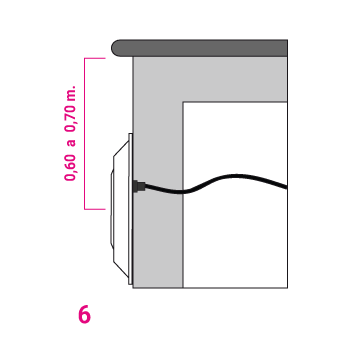

Se recomienda colocar la luminaria a una altura de 0,60 a 0,70 m. del centro de la misma al borde superior.

No encender NUNCA la luminaria si no está sumergida en agua.

Cómo reemplazar la plaqueta

Este sistema permite reemplazar la lámpara o plaqueta sin necesidad de vaciar la piscina.
Realizar el ajuste de los tornillos del frente-tapa al cuerpo, de manera uniforme y cruzada, (como la rueda de un automóvil).

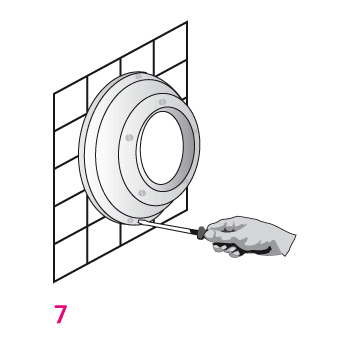

Sacar la luminaria con ayuda de un destornillador, a través de los 2 tornillos del frente.

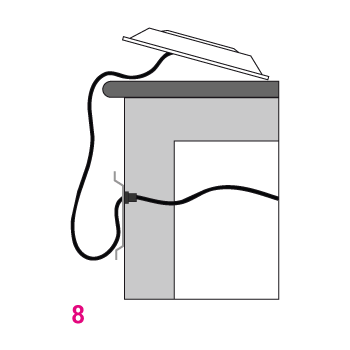

Elevar la luminaria hasta el borde de la piscina.

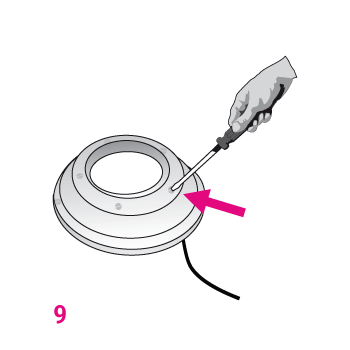

Extraer los tornillos (4) que fijan el frente-tapa al cuerpo de la luminaria para poder acceder a la lámpara o plaqueta.

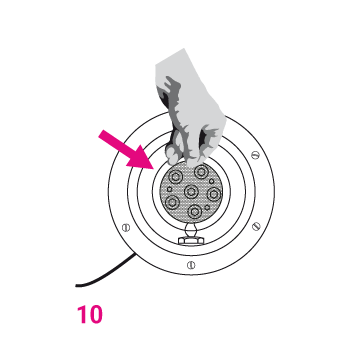

Proceder al recambio de la misma. Es muy importante hacerlo en el caso de la lámpara siempre con el protector de cartón, evitando tomar la ampolla con los dedos, ya que la grasitud o suciedad dañarían la misma.

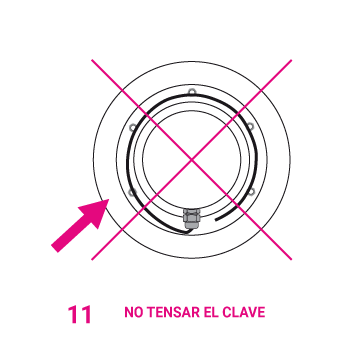

Proceder al montaje de la luminaria, de modo inverso al ya descripto, teniendo en cuenta que el cable debe enrollarse en el sentido de las agujas del reloj. NO tensar, bajo ningún concepto el cable mientras se está enrollando.

Accesorios Complementarios

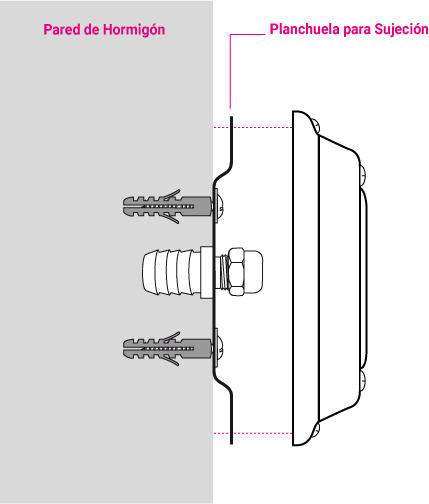

Kit para Piscina con pared de MATERIAL (Incluido):

PRENSACABLE Prolongado (1) de bronce de 19 mm de diámetro por 38 mm de largo, escalonado para manguera, caño plástico o flexible (19 mm de diámetro), para salida del cable hacia el transformador.
Tornillos (2) Parker de acero inoxidable y Tarugos (2) para amurar el soporte de la luminaria a la pared.

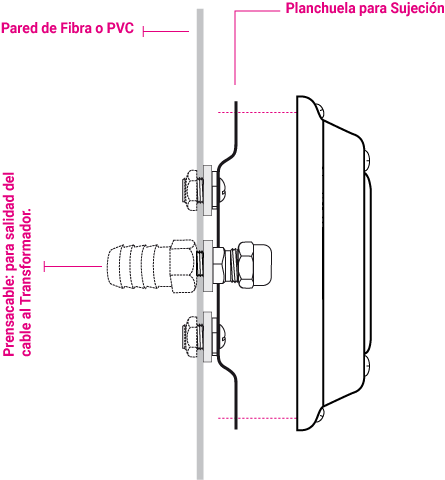

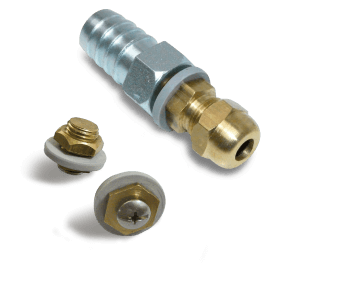

Kit para piscina de FIBRA (Opcional):

PRENSACABLE (1) de bronce de 13 mm de diámetro con acople de hierro cincado, escalonado para manguera, caño plástico o flexible (19 mm de diámetro), para salida del cable hacia transformador. Adaptadores hexagonales de bronce con tuerca (2) de 13 mm de diámetro, con tornillo de acero inoxidable 3/16 y arandela de silicona para el soporte a pared de fibra.

Laguna 50
