Río 50 A/ABC

Río 50 A/ABC

Amurar Bronce / Aro Bronce Cromado

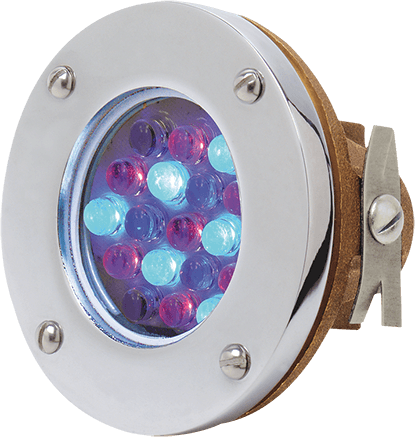

Luminaria de cuerpo en bronce fundido, con aro-tapa de bronce pulido y cromado.
Para piscinas, fuentes, cascadas, espejos de agua e hidromasajes

Características Generales

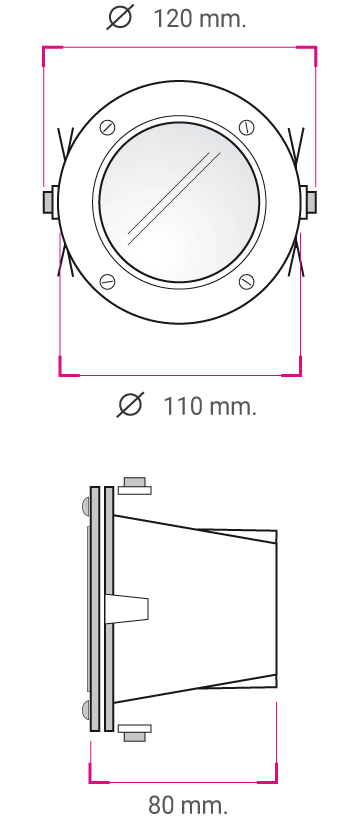

Modelo Río 50 A/ABC - Amurar / Aro Bronce Cromado
Aplicación Piscinas / Fuentes / Cascadas / Espejos de agua / Hidromasajes
Material Cuerpo y Aro-tapa en bronce fundido / Aro-tapa de bronce pulido y cromado.
Tornillería Cierre con tornillos de acero inoxidable cabeza redonda de 3/16 x 5,8.
Sujeción de Plaqueta / Portalámpara Resorte de acero inoxidable / Portalámpara de porcelana GU 5,3 con cable siliconado y bornera.
Hermeticidad Guarnición de silicona en forma de U con doble filete de expansión. Cristal extra templado de 5 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida Acople 5/8 eléctrico hierro cincado escalonado (diámetro exterior aprox. 13 mm) para manguera reforzada, caño plástico o flexible de 1/2 para salida del cable al transformador.
Grampas para amurar Si.
Grado de Protección IPX 8 clase III
Tensión 12 V.
Conexión Transformador mecánico de seguridad bobinado separado certificado
Certificación Resolución 169/2018

Montaje Instrucciones

  1. Hacer orificio para empotrar la luminaria.
  2. La luminaria debe amurarse en forma vertical, dejando el espacio adecuado para colocar el revestimiento y que los tornillos del aro-tapa ajusten sobre el cuerpo de la luminaria y no sobre la pared o revestimiento.
  3. Se recomienda colocar a una altura de 50 a 60 cm desde el borde superior de la piscina al centro de la luminaria.

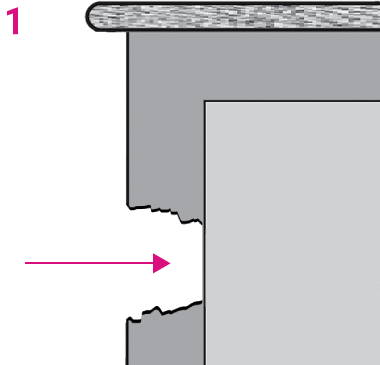

Hacer hueco para empotrar la carcasa de la luminaría.

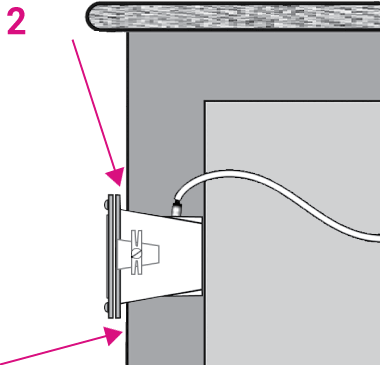

Dejar espacio para revestimiento.

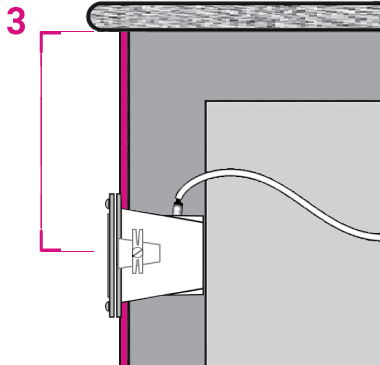

Espacio del borde hasta el centro de la luminaria de 50cm. a 60cm.


No encender NUNCA la luminaria si no está sumergida en agua.

Instrucciones de seguridad

Las personas que se encarguen del montaje deben poseer la calificación requerida para éste tipo de instalaciones.
Cumplir las normas IES 364-7-702 INSTALACIONES ELECTRICAS EN CONSTRUCCIONES. PISCINAS.
Utilizar transformadores de seguridad de bobinado separado, de entrada 220 V. c.a., salida 12 V. (Remoto, Nunca dentro de la luminaria).
El fabricante en ningún caso se responsabiliza de la instalación, conexionado y/o puesta en funcionamiento de la luminaria y/o modificaciones efectuadas a la misma.

Cómo reemplazar la plaqueta

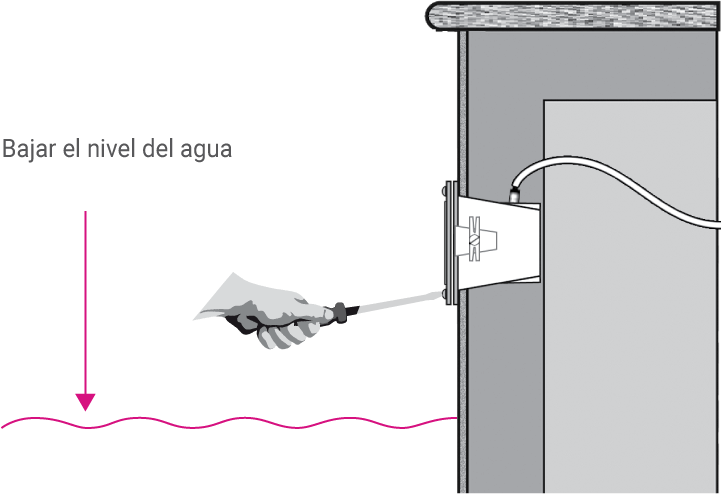

  1. La reposición de la lámpara o plaqueta se hace bajando el nivel del agua.
  2. Desenroscar los tornillos del aro-tapa, retirando el vidrio con la guarnición y resorte de bronce sujeta lámpara.
  3. Reemplazar la lámpara y proceder al cierre de la luminaria haciendo el ajuste de los tornillos en forma de cruz, con la misma presión.
MANUAL PDF
