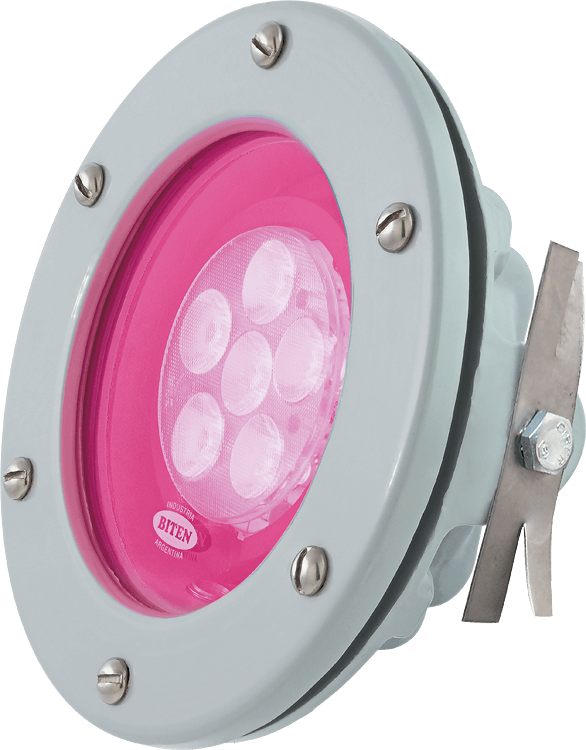

Mar 111 LED A/A

Mar 111 LED A/A

Amurar Aluminio

Luminaria Subacuática en Aluminio Fundido para Amurar en Fuentes, Cascadas, Espejos de agua.
NO APTA PARA PISCINAS

Características Generales

Modelo Mar 111 LED Amurar Aluminio Fundido
Aplicación Fuentes / Cascadas / Espejos de agua (no piscinas)
Sujeción de Plaquetas 2 tornillos al fondo de la luminaria.
Material Cuerpo y Aro-tapa en aluminio fundido.
Terminación Pintura Epoxi color gris perla, terminación laca.
Tornillería Cierre a tornillos de acero inoxidable, cabeza redonda de 1/4 x 3/4
Hermeticidad Guarnición de Silicona en forma de U con triple filete de expansión. Cristal extra templado de 5 mm. de espesor, resistente a cambios bruscos de temperatura y golpes.
Salida Acople escalonado de hierro rosca 5/8 eléctrico cincado (diámetro exterior aprox. 13 mm.) para manguera reforzada, caño plástico o flexible de 1/2 para salida del cable al transformador.
Grampas para amurar Si.
Grado de Protección IPX 8 clase III
Tensión 12 V.
Conexión Transformador mecánico de seguridad bobinado separado certificado.
Certificación Resolución 169/2018

Montaje Instrucciones

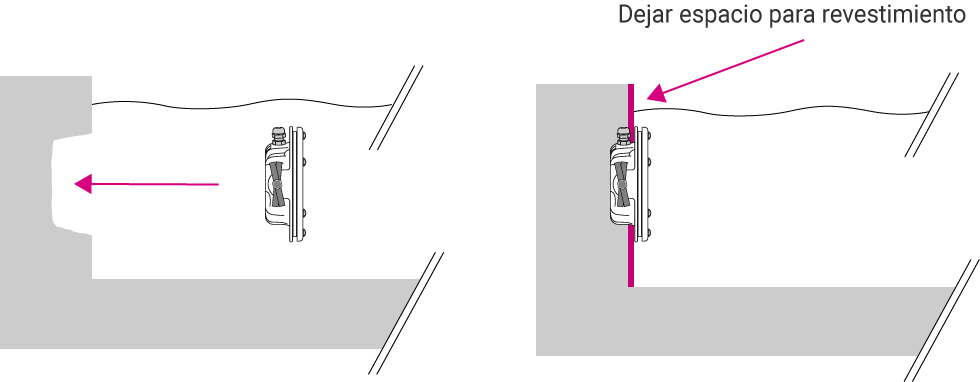

  1. Durante la construcción dejar el orificio necesario para empotrar las luminarias.
  2. La Luminaria debe amurarse en forma vertical; dejando el espacio adecuado para colocar el revestimiento y que los tornillos del aro-tapa ajusten sobre el cuerpo de la luminaria.
  3. Verificar que el aro-tapa apoye libremente al ajustar los tornillos (6) sobre el cuerpo de la luminaria, y no sobre el revestimiento o pared.

No encender NUNCA la luminaria si no está sumergida en agua.

Cómo reemplazar la plaqueta

  1. Se debe bajar el nivel del agua, de forma tal que permita desenroscar los tornillos (6) del aro-tapa y retirar el vidrio con guarnición.
  2. Reemplazar la plaqueta y proceder al cierre de la luminaria del modo inverso al descripto. Recomendamos que el ajuste del aro-tapa se realice en forma cruzada, no ajustar al límite en el primer roscado, dejando esta función para el final, una vez colocados todos los tornillos (6) obteniendo de esa manera un ajuste uniforme.

Realizar el ajuste de los tornillos del frente-tapa al cuerpo, de manera uniforme y cruzada, (como la rueda de un automóvil).
